| ПРИЛОЖЕНИЕ 9 Графический расчет устойчивости откоса пойменной насыпи

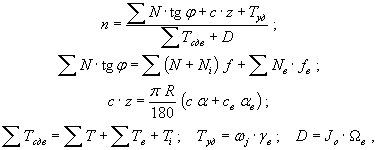

где n - коэффициент устойчивости;
N , T - нормальная и тангенциальная составляющие веса грунта, находящегося в состоянии естественной влажности, т;
N в , T в - нормальная и тангенциальная составляющие веса грунта, находящегося в воде, т;
Ni , Ti - нормальная и тангенциальная составляющие нагрузки на основную площадку ( P );
D - гидродинамическая сила фильтрующейся из насыпи воды;
f = tg φ - коэффициент внутреннего трения грунта, находящегося в состоянии естественной влажности;
f в = tg φ в - коэффициент внутреннего трения грунта, находящегося в воде;
γ - объемный вес грунта в состоянии естественной влажности, т/м3;
γв - объемный вес грунта во взвешенном состоянии, т/м3;
с - удельное сцепление грунта в состоянии естественной влажности, т/м2;
св - удельное сцепление грунта, находящегося в воде, т/м2;
z - длина поверхности скольжения, м;
R - радиус кривой скольжения, м;
α - центральный угол, определяющий поверхность скольжения грунта, находящегося в условиях естественной влажности;
αв - центральный угол, определяющий поверхность скольжения грунта, находящегося в воде;
Jo - средний уклон кривой депрессии;
Ωв - площадь отсека ниже кривой депрессии, м2;
ω - площади фигур, ограниченные линиями нормальных или тангенциальных сил и горизонтальной линией.
|
