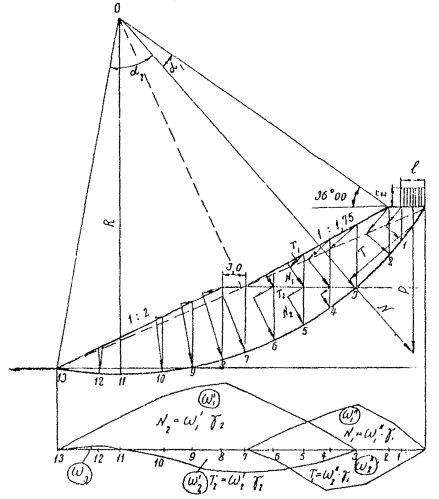

| ПРИЛОЖЕНИЕ 8 Графический расчет устойчивости откоса железнодорожной насыпи из разнородных грунтов
где n - коэффициент устойчивости откоса;
N 1 , T 1 - нормальная и тангенциальная составляющие веса верхнего слоя грунта, т;
N 2 , T 2 - нормальная и тангенциальная составляющие веса нижнего слоя грунта;
N , T - нормальная и тангенциальная составляющие нагрузки на основную площадку (Р);
f 1 = tg φ 1 - коэффициент внутреннего трения верхнего слоя грунта;
f 2 = tg φ 2 - коэффициент внутреннего трения нижнего слоя грунта;
γ 1 - объемный вес верхнего слоя грунта, т/м3;
γ 2 - объемный вес нижнего слоя грунта, т/м3;
с 1 - удельное сцепление верхнего слоя грунта, т/м2;
с 2 - удельное сцепление нижнего слоя грунта, т/м2;
z - длина поверхности скольжения, м;
R - радиус кривой скольжения, м;
α 1 - центральный угол, определяющий поверхность скольжения верхнего слоя грунта;
α 2 - центральный угол, определяющий поверхность скольжения нижнего слоя грунта;
ω - площади фигур, ограниченные линиями нормальных или тангенциальных сил и горизонтальной линией.
|
