ПРИЛОЖЕНИЕ 11. Зависимость коэффициента устойчивости насыпи от ее высоты при разной величине погонной поездной нагрузки (Р) для насыпей из различных грунтов, с откосами 1 : 2 и 1 : 1,5

РАСЧЕТ УСТОЙЧИВОСТИ ОТКОСОВ ВЫСОКИХ НАСЫПЕЙ И ГЛУБОКИХ ВЫЕМОК

ПРИЛОЖЕНИЕ 11

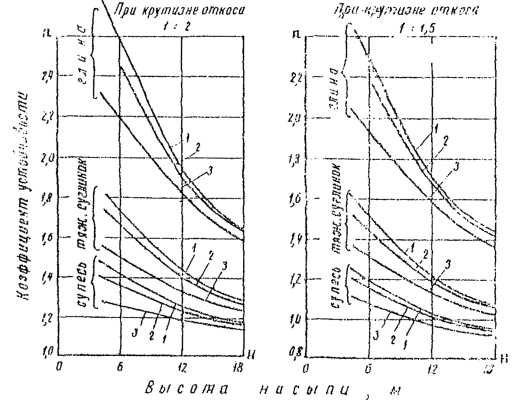

Зависимость коэффициента устойчивости насыпи от ее высоты при разной величине погонной поездной нагрузки (Р) для насыпей из различных грунтов, с откосами 1 : 2 и 1 : 1,5


Условные обозначения:
1 - Р = 16 кг/м2 - погонная поездная нагрузка;
2 - Р = 21 кг/м2                            то же
3 - Р = 28 кг/м2                                          - » -
Примечание . Расчеты выполнены на БЭСМ-2М по критическим кривым смещения, найденным для каждой рассмотренной нагрузки, по всем рассмотренным вариантам.
